Zdjęcie poglądowe
To download 3D models, please login or create an account and request access.
P_EN
| Kod EAN | 8595057627734 |
| Kod klasyfikacji celnej | 72169180 |
| Waga | 0,4980 kg/m |
| Wykończenie powierzchni | ocynkowano metodą Sendzimira |
| Odporność na temperaturę | -50 - +150 °C |
| Długość | 2000 mm |
| Funkcjonalność w ogniu | P90-R, E90, PS90 |
| Normy | ČSN EN 61537 |
| Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Grubość blachy | 0,8 mm |
| Ilość potrzebnych śrub do połączenia | 4 |

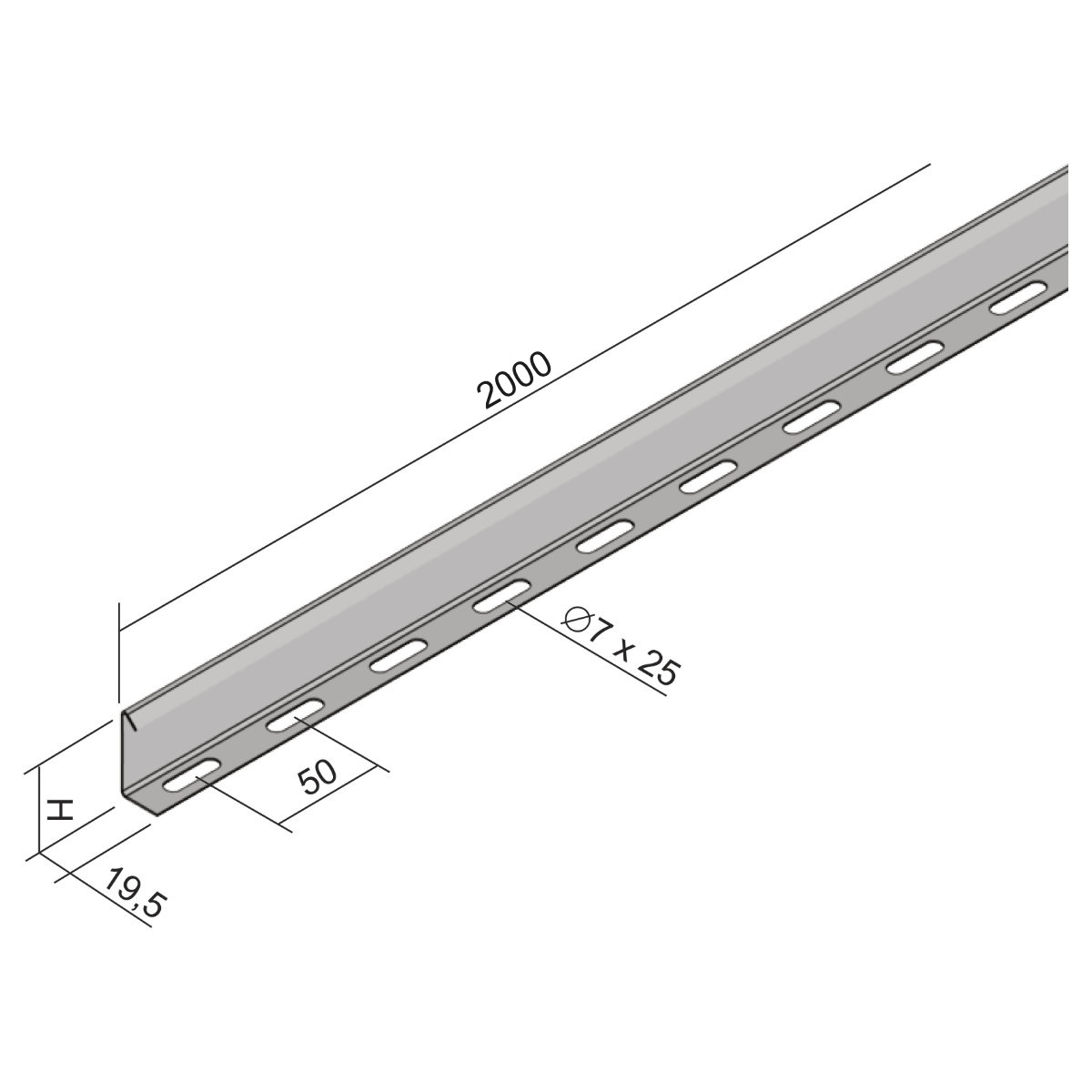

| Wymiar A | 19,5 mm |
| Wymiar D | 50 mm |
| Wymiar H | 54 mm |
| Dla wysokości koryta | 60 mm |

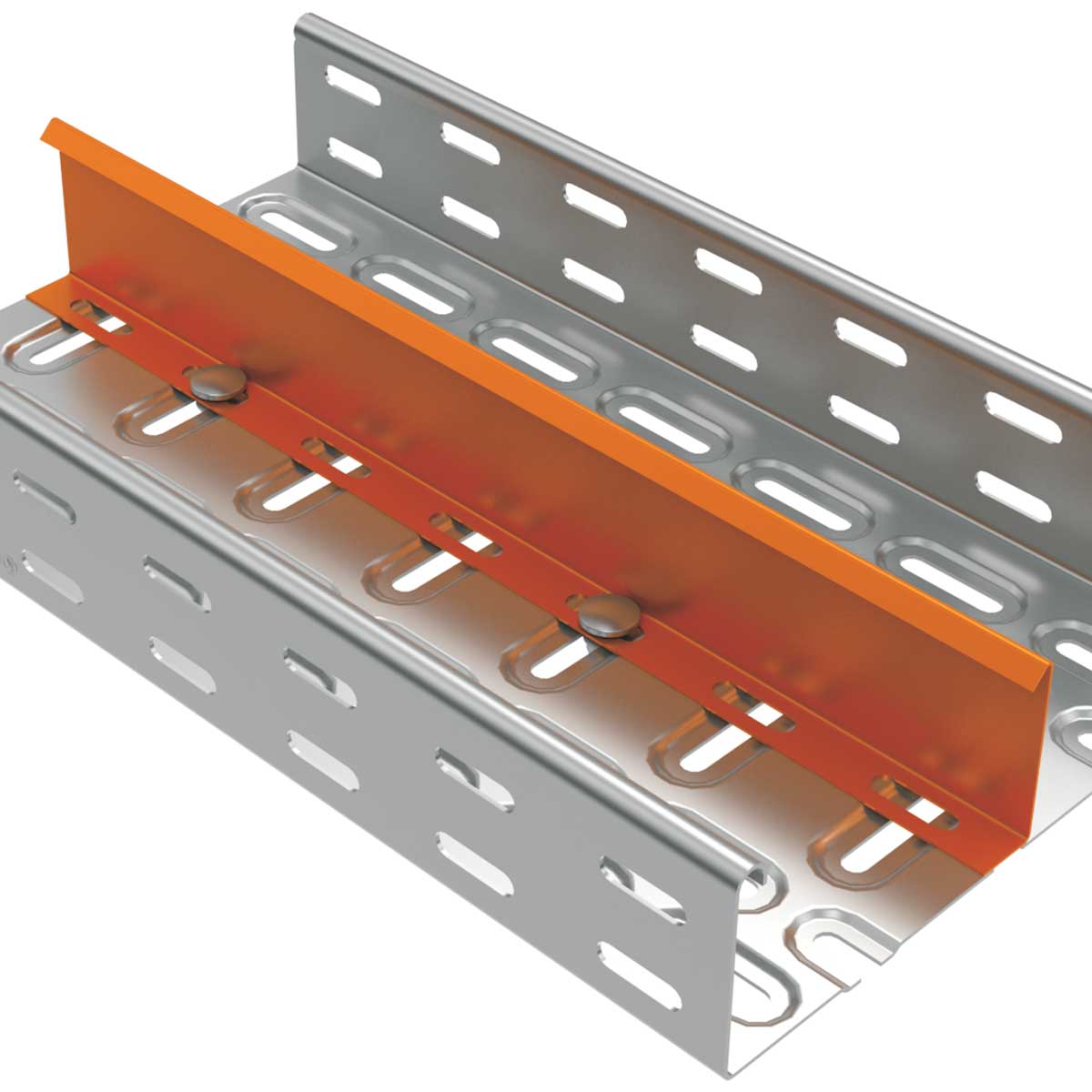

Zamocowanie przegrody wykonuje się za pomocą śrub NSM 6X10, 2 szt. na 1 metr. Przegroda służy do przestrzennego rozdzielenia kabli w korytach. W kategoriach kompatybilności elektrycznej, element ten jest również stosowany w celu podziału różnych typów tras. Zalecane jest stosowanie pokryw dla tego typu instalacji oraz wykonywanie zamkniętego i ekranowanego obszaru.
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
