OH_EN
| Kod EAN | 8595057628298 |
| Kod klasyfikacji celnej | 73089059 |
| Waga | 0,6420 kg/szt. |
| Wykończenie powierzchni | ocynkowano metodą Sendzimira |
| Odporność na temperaturę | -50 - +150 °C |
| Funkcjonalność w ogniu | P90-R, E90, PS90 |
| Normy | ČSN EN 61537 |
| Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Grubość blachy | 0,8 mm |
| Ilość potrzebnych śrub do połączenia | 8 |

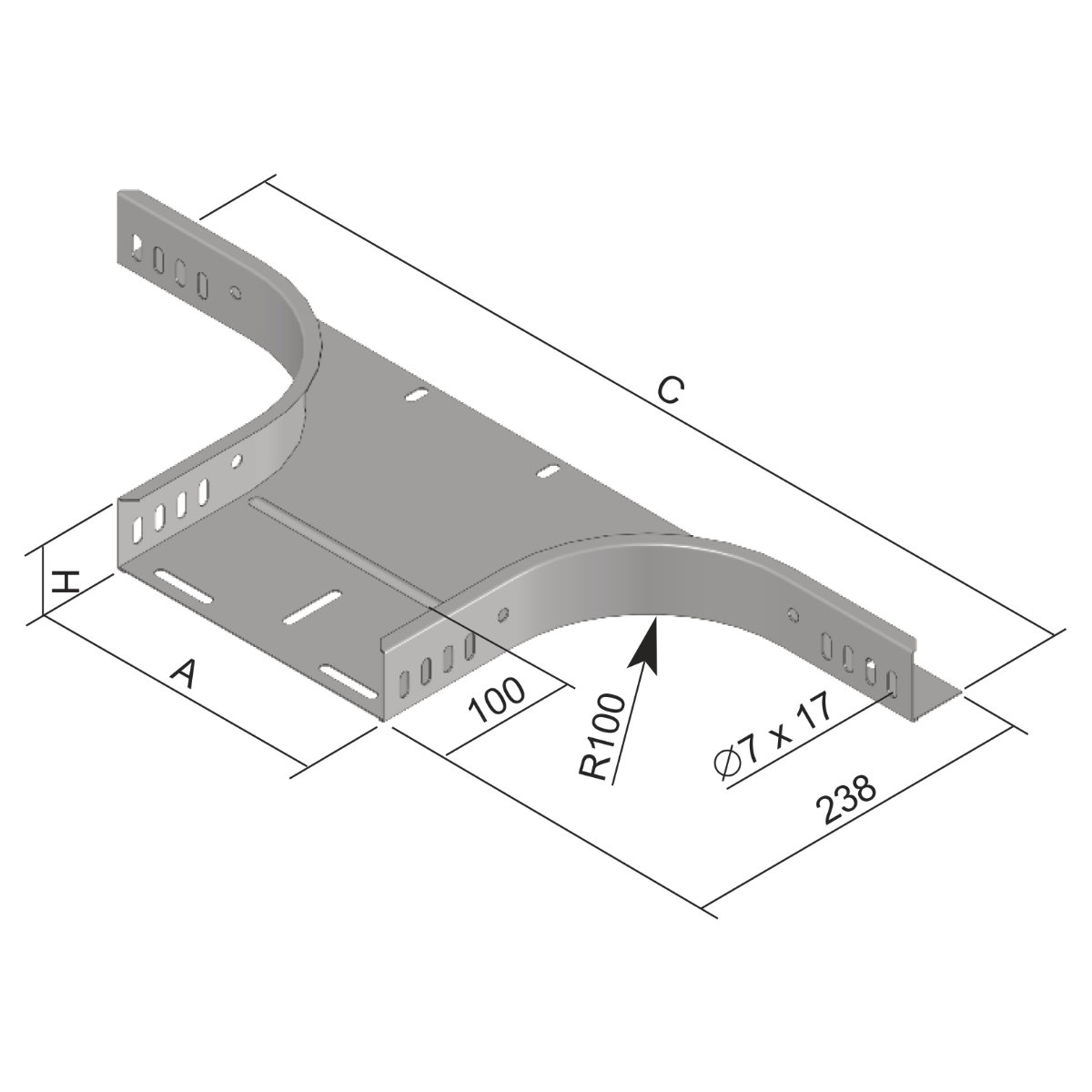

| Wymiar A | 53 mm |
| Wymiar C | 453 mm |
| Wymiar H | 65 mm |
| Dla szerokości koryta kablowego | 50 mm |
| Dla wysokości koryta | 60 mm |

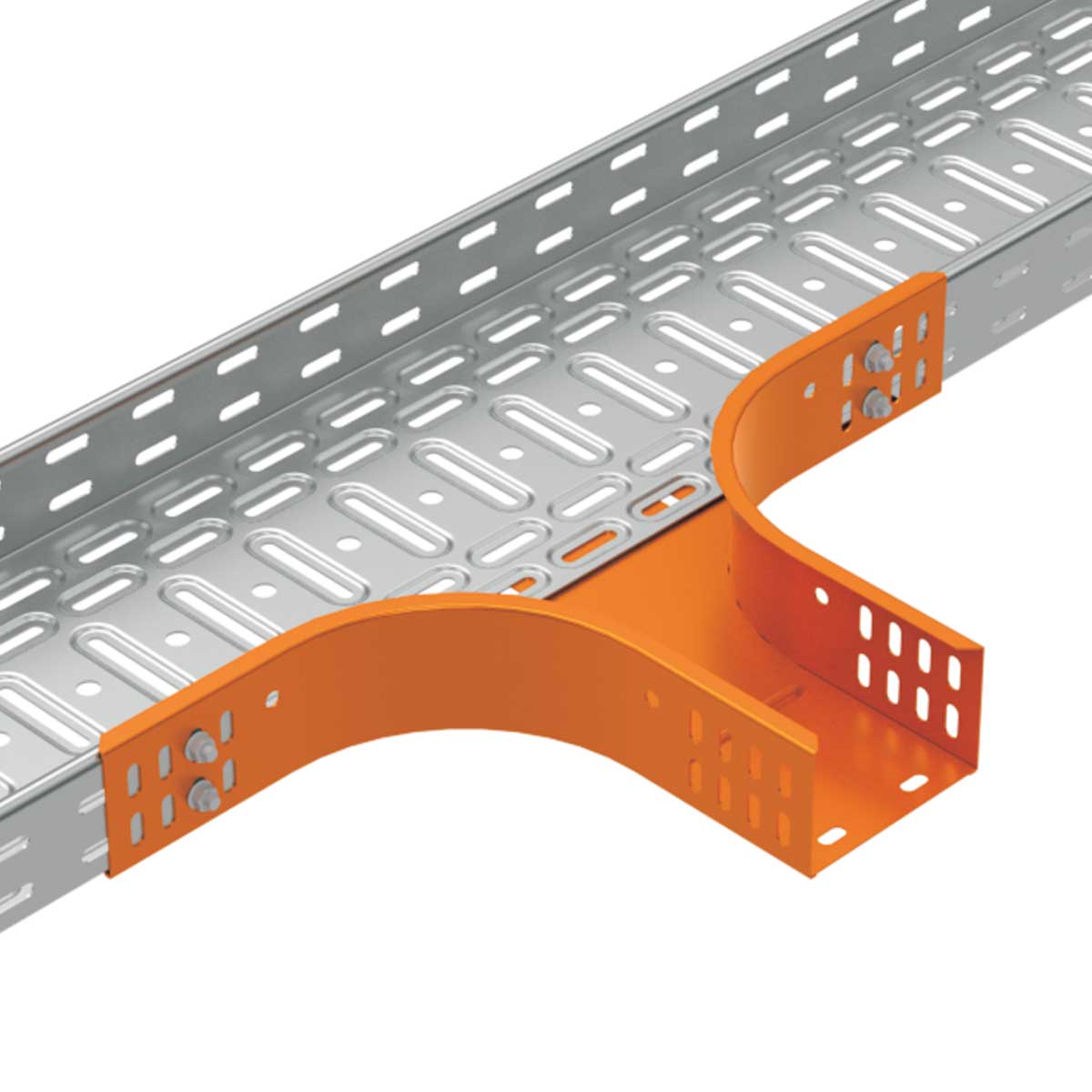

Połączenie wykonuje się za pomocą śruby NSM 6X10. Odgałęzienie poziome stosowane jest dla dodatkowego odgałęzienia od trasy.
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
