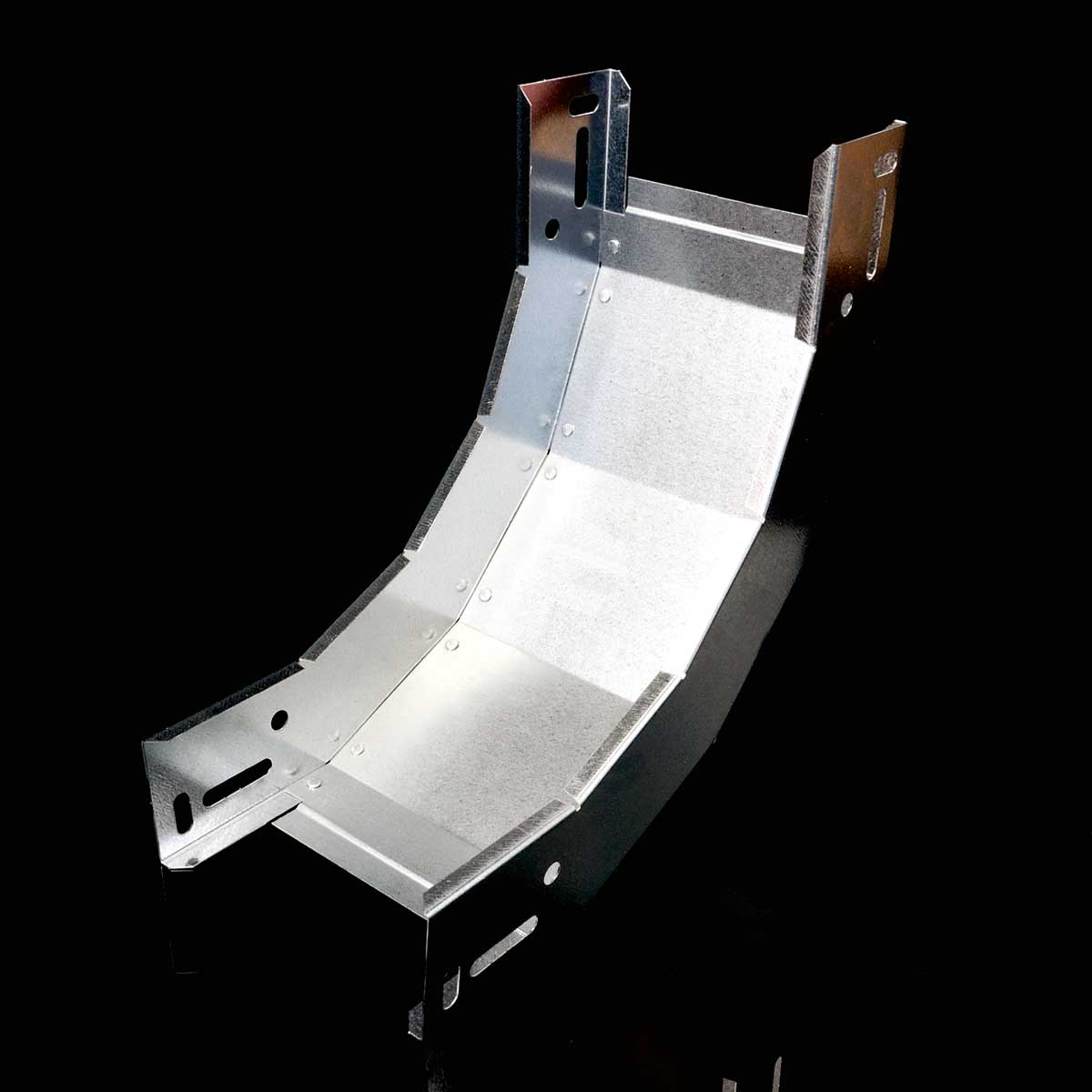

Zdjęcie poglądowe
To download 3D models, please login or create an account and request access.
NSO_M3_EN
| Kod EAN | 8595057669611 |
| Kod klasyfikacji celnej | 73089059 |
| Waga | 1,3490 kg/szt. |
| Wykończenie powierzchni | ocynkowane ogniowo |
| Odporność na temperaturę | -50 - +150 °C |
| Funkcjonalność w ogniu | P90-R, E90, PS90 |
| Normy | ČSN EN 61537 |
| Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Grubość blachy | 0,7 mm |
| Ilość potrzebnych śrub do połączenia | 8 |

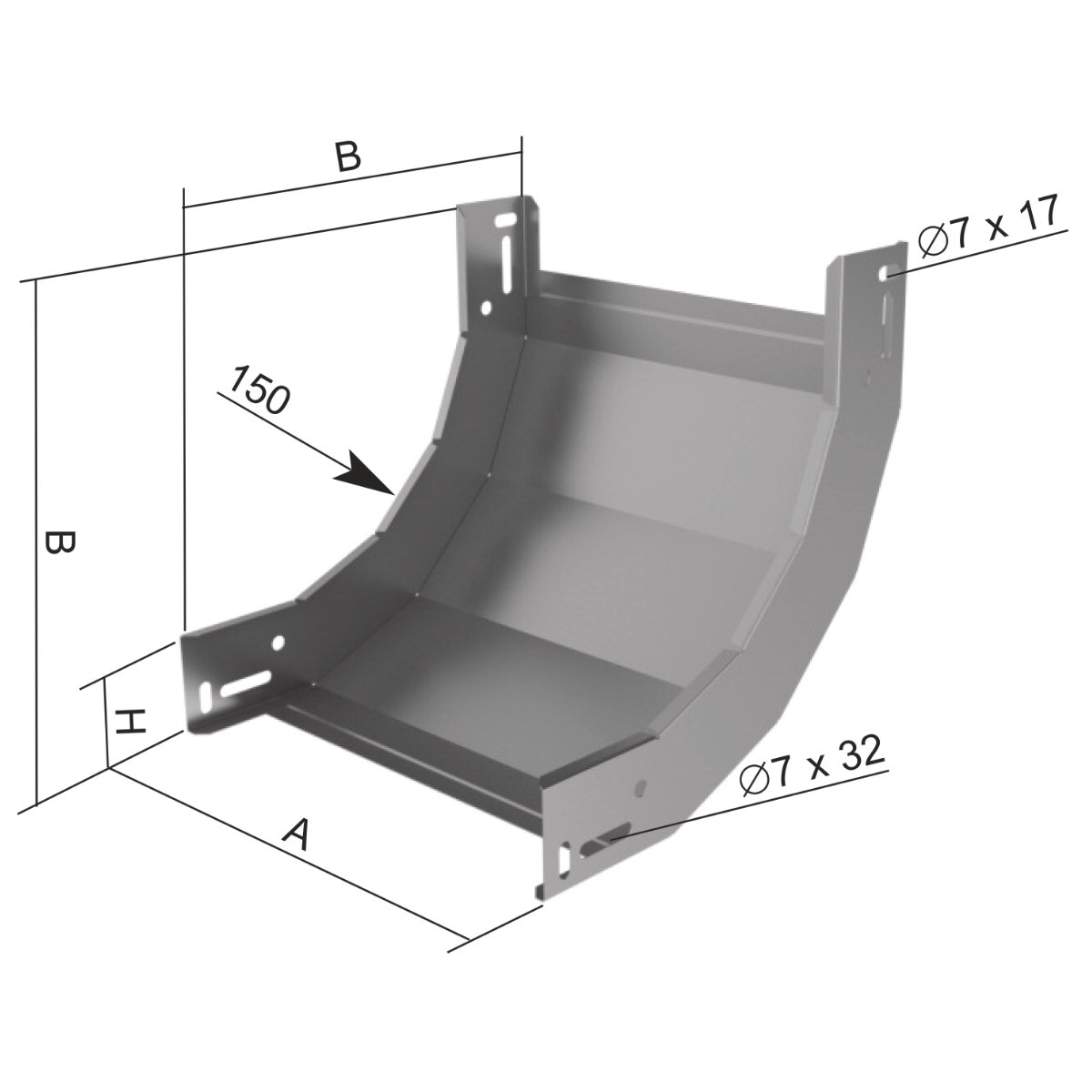

| Wymiar A | 252 mm |
| Wymiar B | 291 mm |
| Wymiar H | 102 mm |
| Dla szerokości koryta kablowego | 250 mm |
| Dla wysokości koryta | 100 mm |

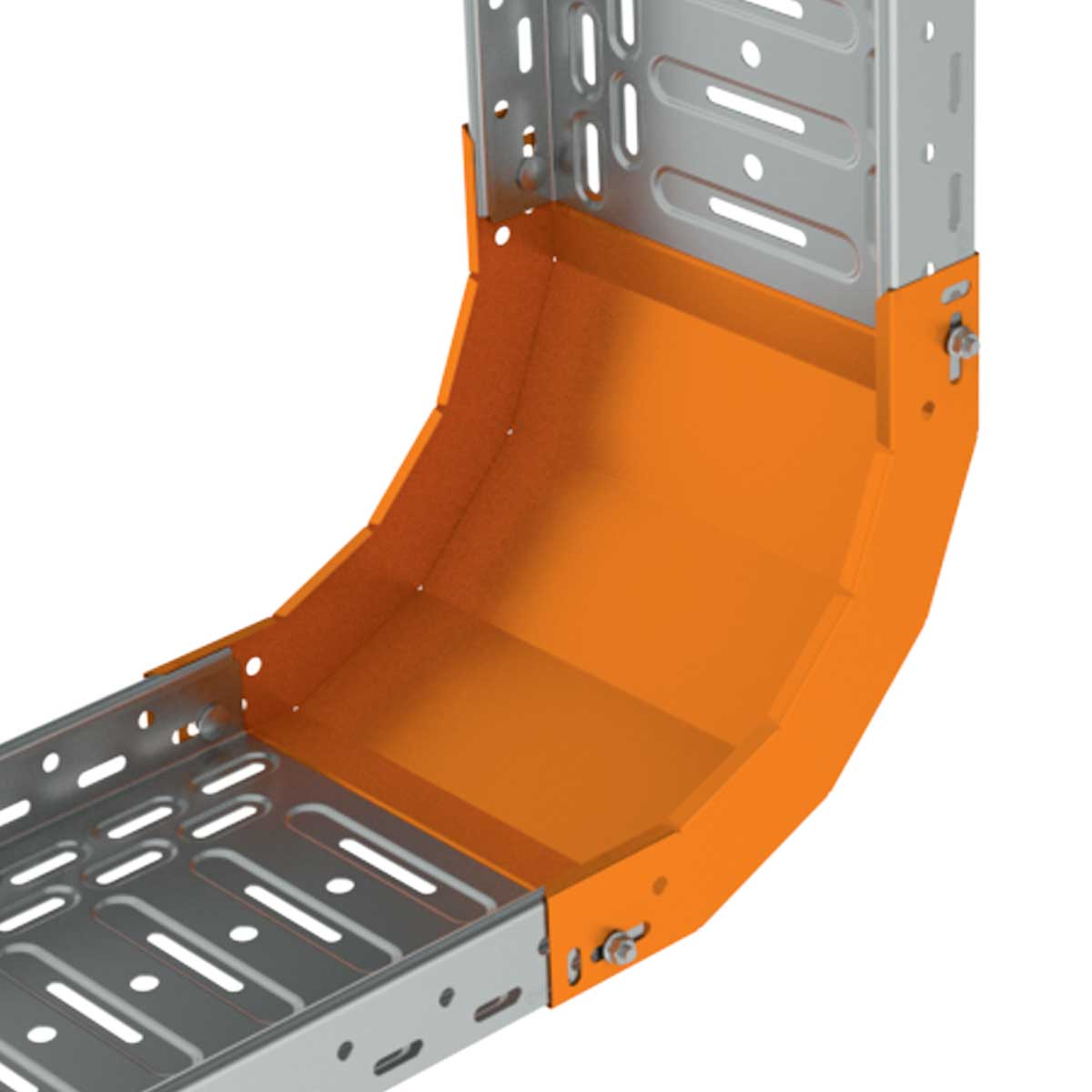

Połączenie wykonuje się przez bezpośrednie wsunięcie korytka kablowego do kształtki a następnie zabezpieczenie śrubami NSM 6X10.
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
