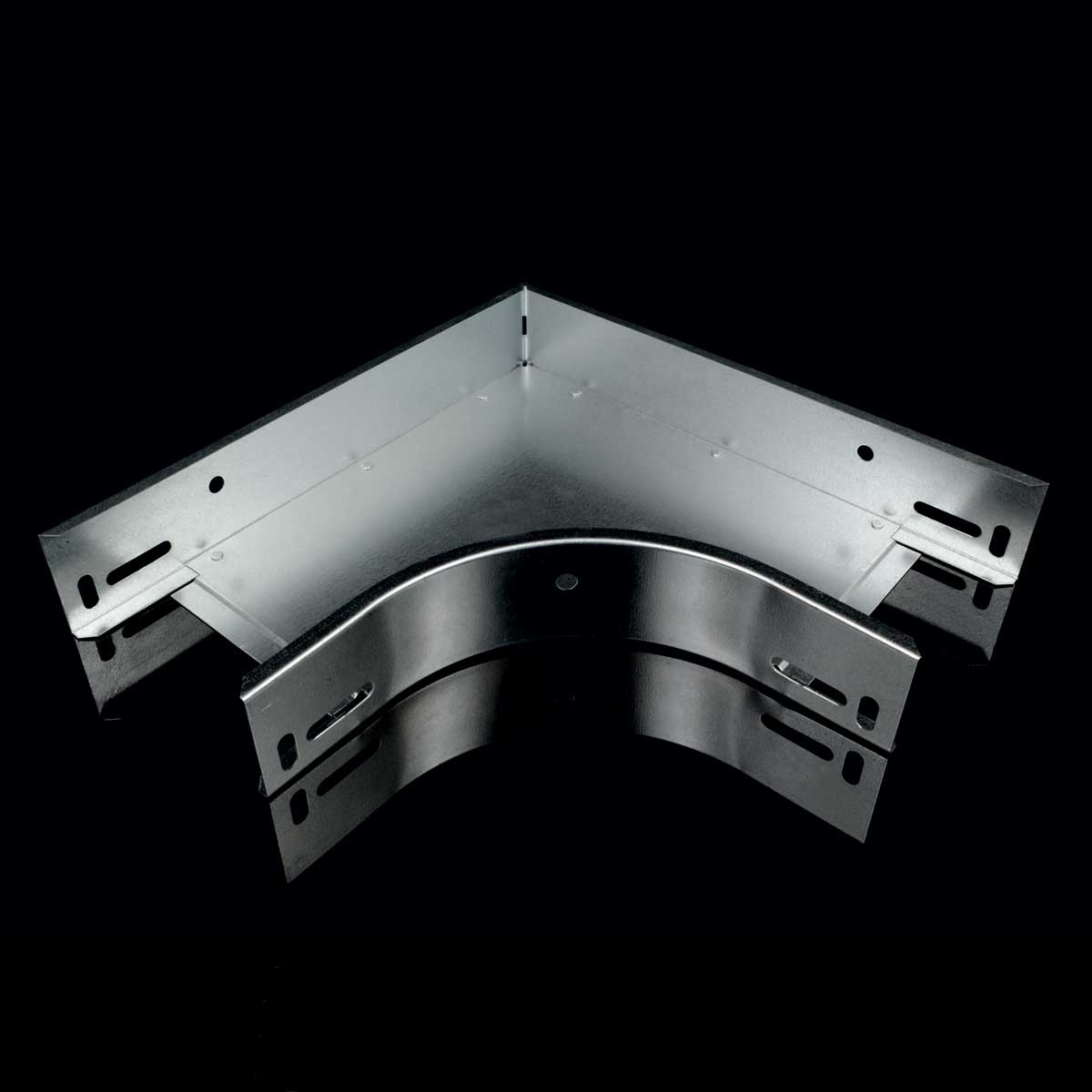

Zdjęcie poglądowe
To download 3D models, please login or create an account and request access.
NO90_M3_EN
| Kod EAN | 8595057653900 |
| Kod klasyfikacji celnej | 73089059 |
| Waga | 0,38 kg/pcs |
| Wykończenie powierzchni | ocynkowano metodą Sendzimira |
| Odporność na temperaturę | -50 - 150 °C |
| Funkcjonalność w ogniu | P90-R, E90, PS90 |
| Normy | ČSN EN 61537 |
| Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Grubość blachy | 0,7 mm |
| Ilość potrzebnych śrub do połączenia | 4 |

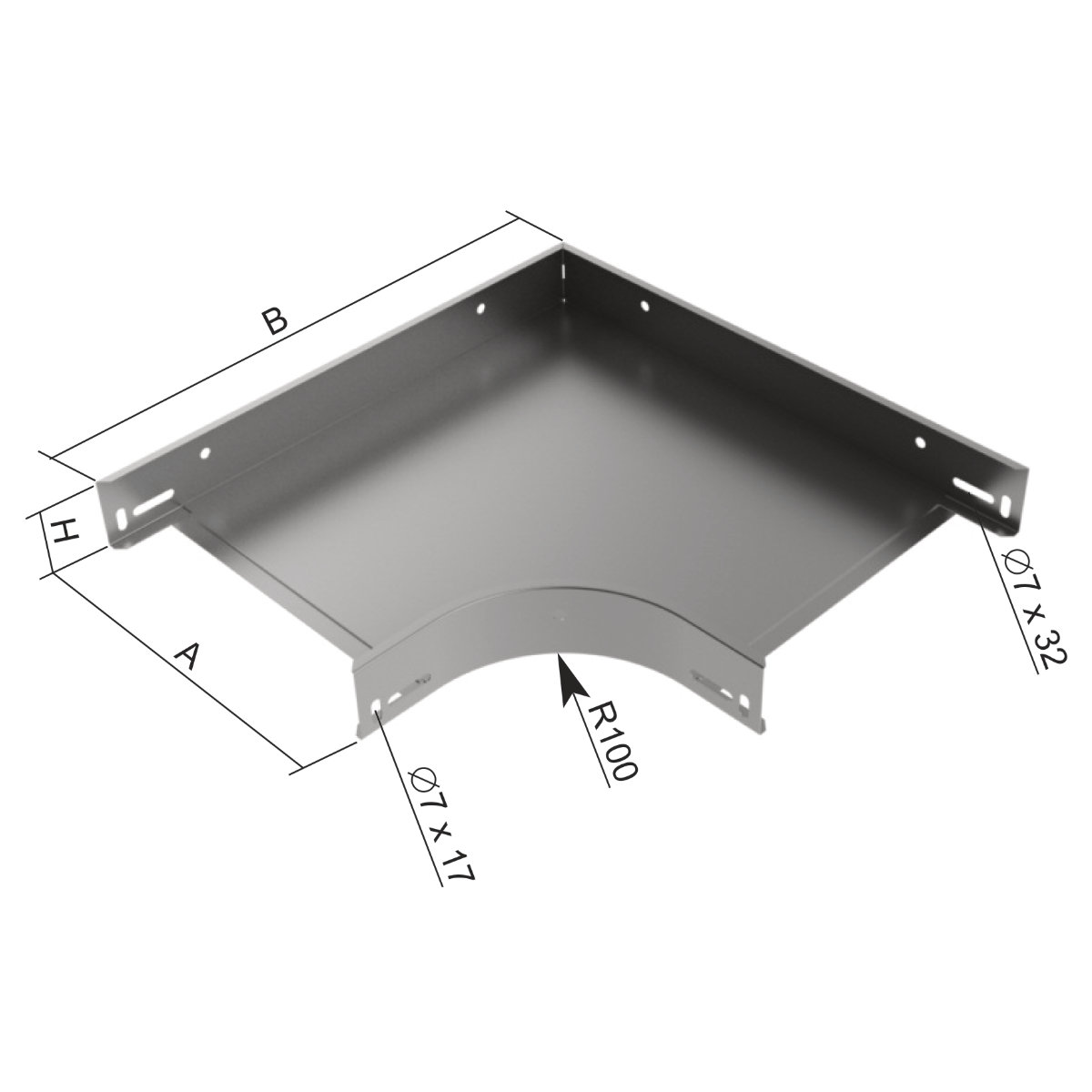

| Wymiar A | 64 mm |
| Wymiar B | 222 mm |
| Wymiar H | 52 mm |
| Dla szerokości koryta kablowego | 62 mm |
| Dla wysokości koryta | 50 mm |

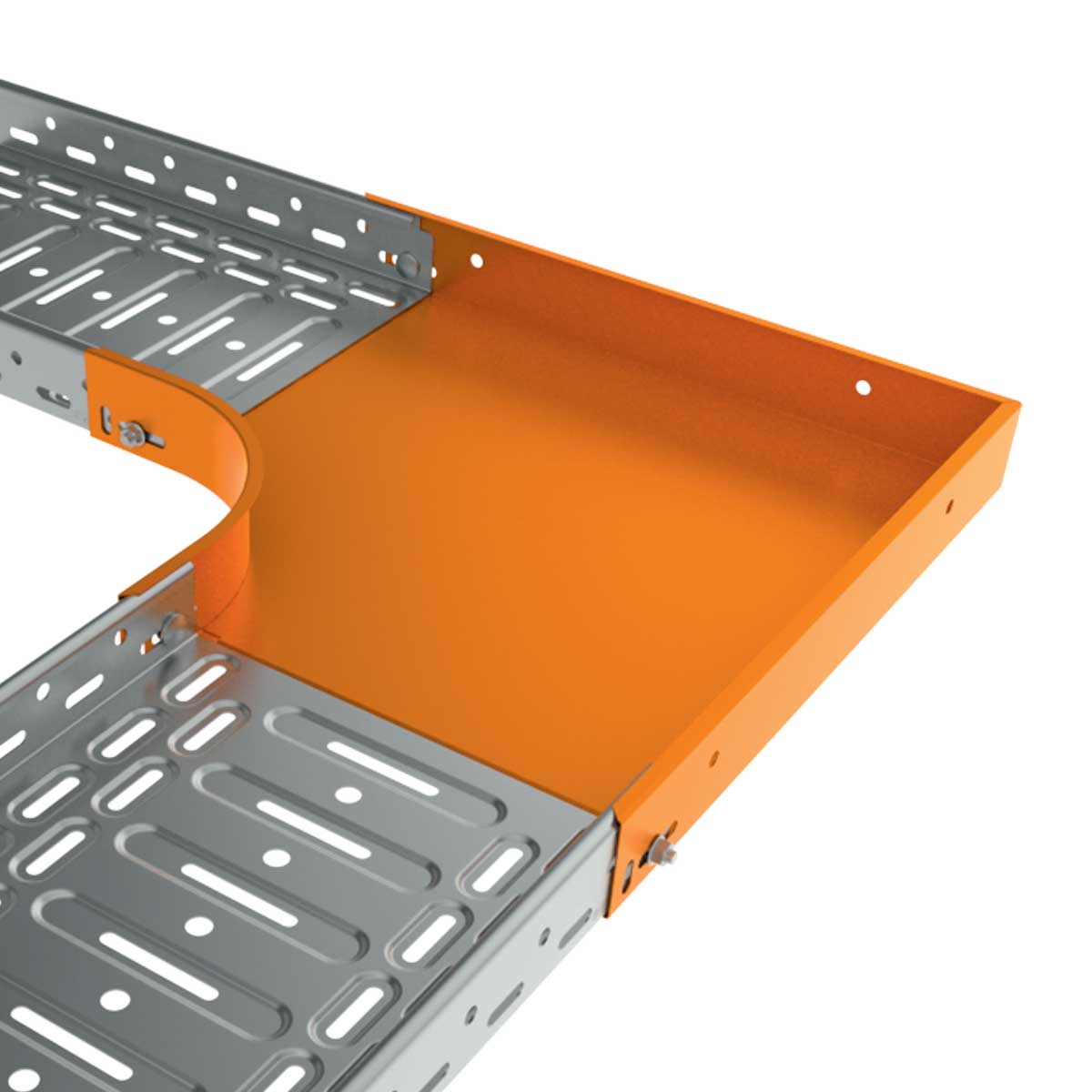

Połączenie wykonuje się przez bezpośrednie wsunięcie korytka kablowego do kształtki a następnie zabezpieczenie śrubami NSM 6X10.
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
