Kod EAN | 8595057676411 |
Kod klasyfikacji celnej | 73089059 |
Waga | 0,6200 kg/pcs |
Wykończenie powierzchni | ocynkowano metodą Sendzimira |
Odporność na temperaturę | -50 - 150 °C |
Funkcjonalność w ogniu | P90-R, E90, PS90 |
Normy | ČSN EN 61537 |
Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
Grubość blachy | 0,7 mm |
Ilość potrzebnych śrub do połączenia | 8 |

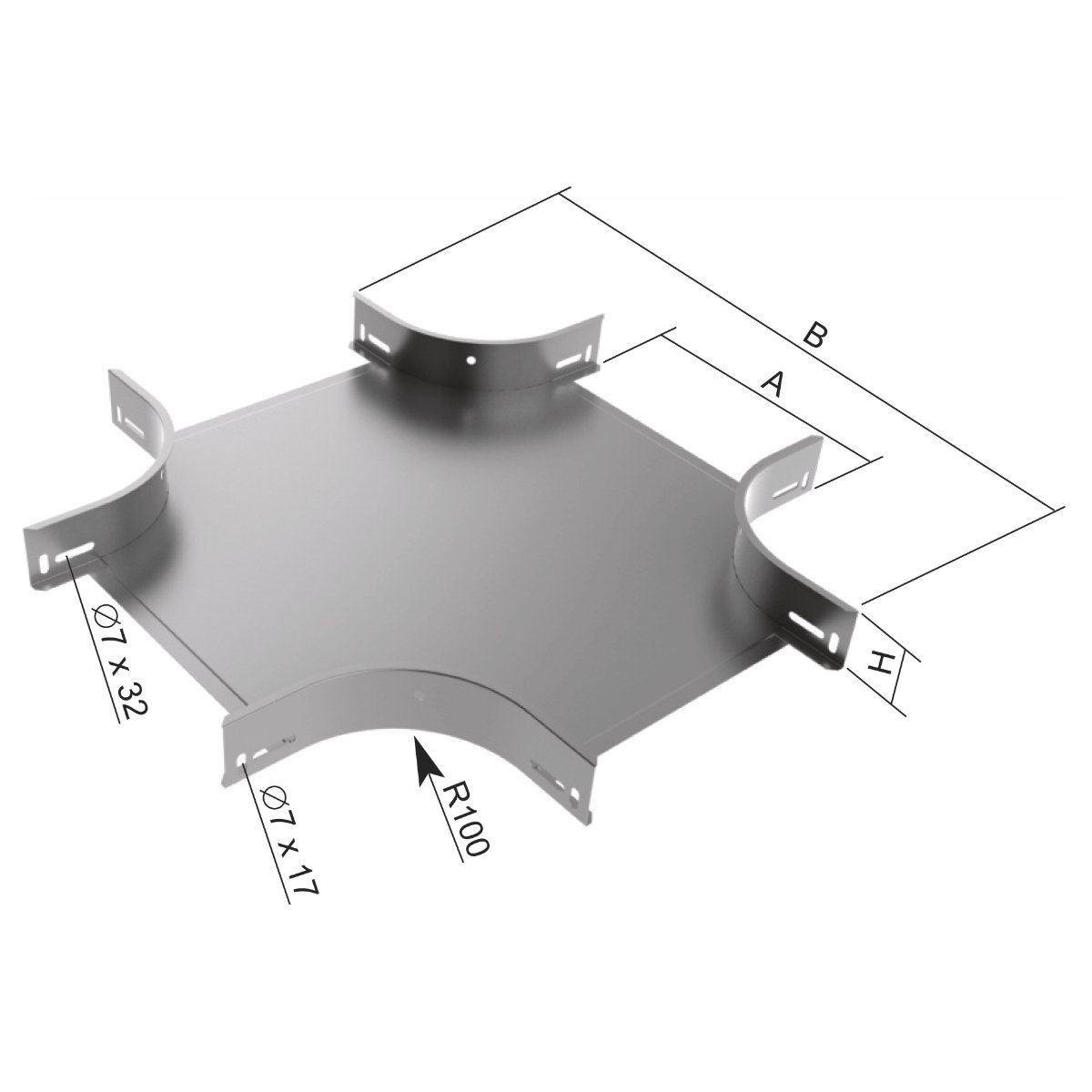

Wymiar A | 64 mm |
Wymiar B | 379 mm |
Wymiar H | 52 mm |
Dla szerokości koryta kablowego | 62 mm |
Dla wysokości koryta | 50 mm |

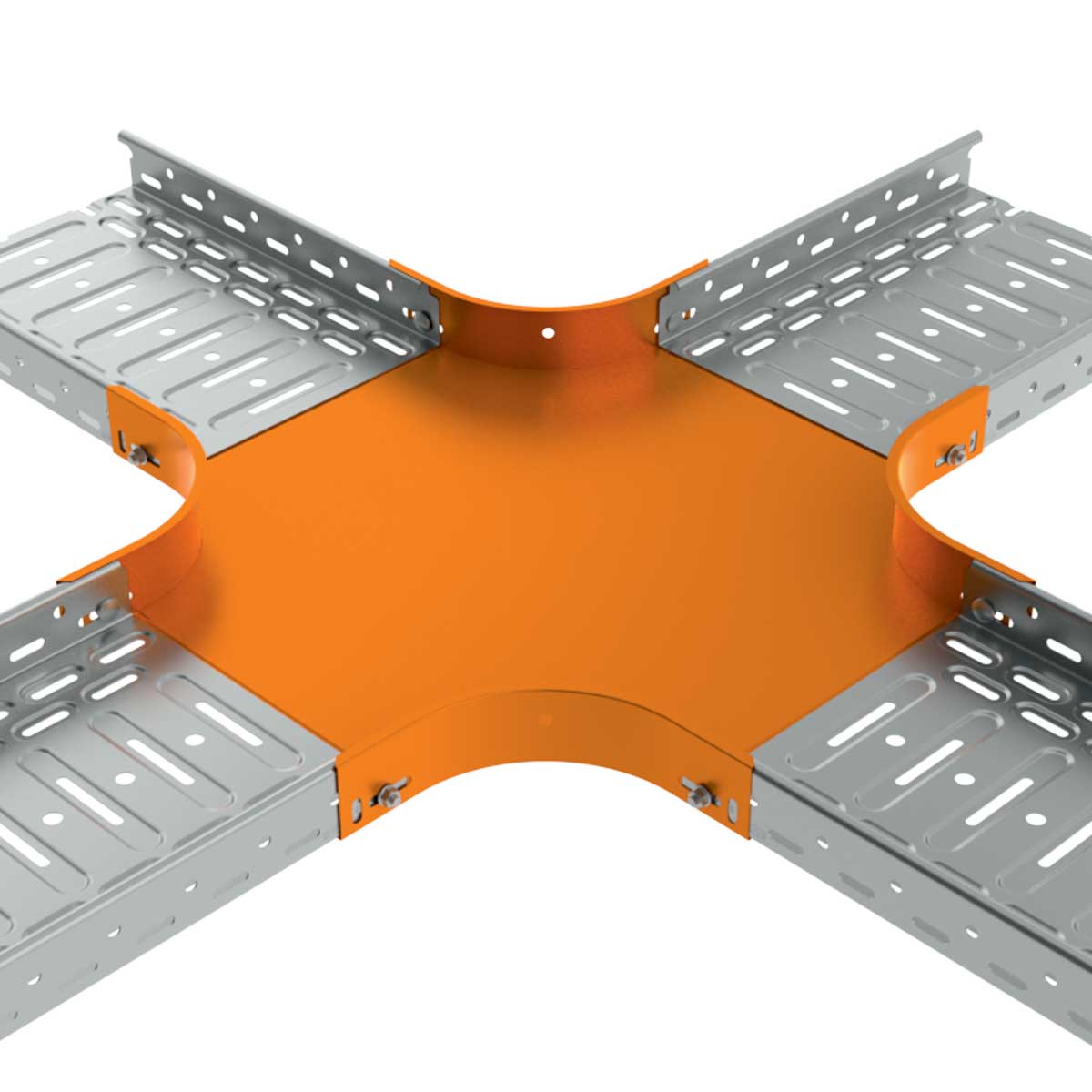

Połączenie wykonuje się przez bezpośrednie wsunięcie korytka kablowego do kształtki a następnie zabezpieczenie śrubami NSM 6X10. Dla utworzenia odgałęzienia o różnej szerokości można zastosować element redukcyjny NRD
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
