NIXO90_EN
| Kod EAN | 8595057671492 |
| Kod klasyfikacji celnej | 73089059 |
| Waga | 3,0700 kg/szt. |
| Wykończenie powierzchni | stal nierdzewna AISI 304 |
| Odporność na temperaturę | -50 - +150 °C |
| Funkcjonalność w ogniu | P90-R, E90, PS90 |
| Normy | ČSN EN 61537 |
| Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Grubość blachy | 0,8 mm |
| Ilość potrzebnych śrub do połączenia | 8 |

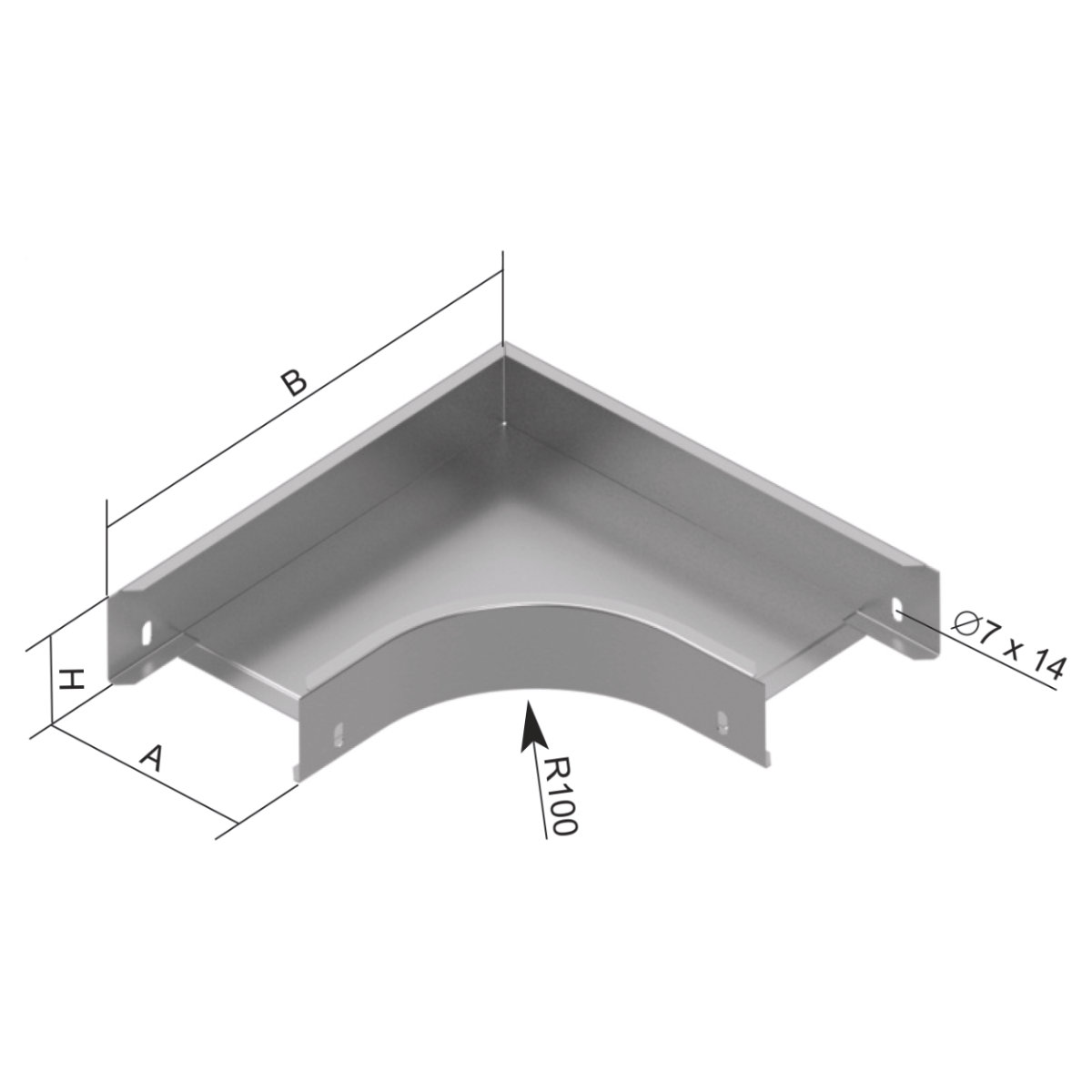

| Wymiar A | 503 mm |
| Wymiar B | 663 mm |
| Wymiar H | 102 mm |
| Dla szerokości koryta kablowego | 500 mm |
| Dla wysokości koryta | 100 mm |

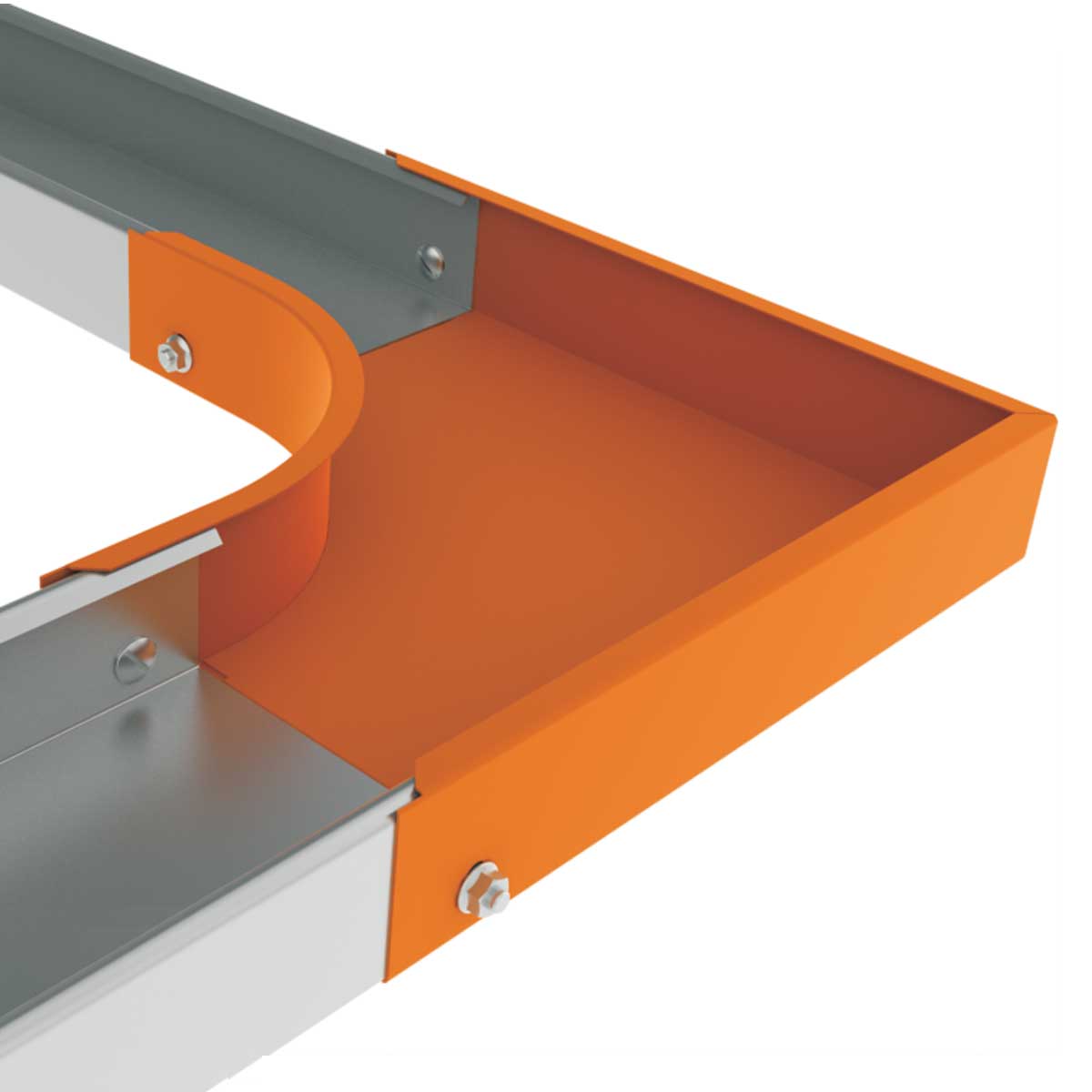

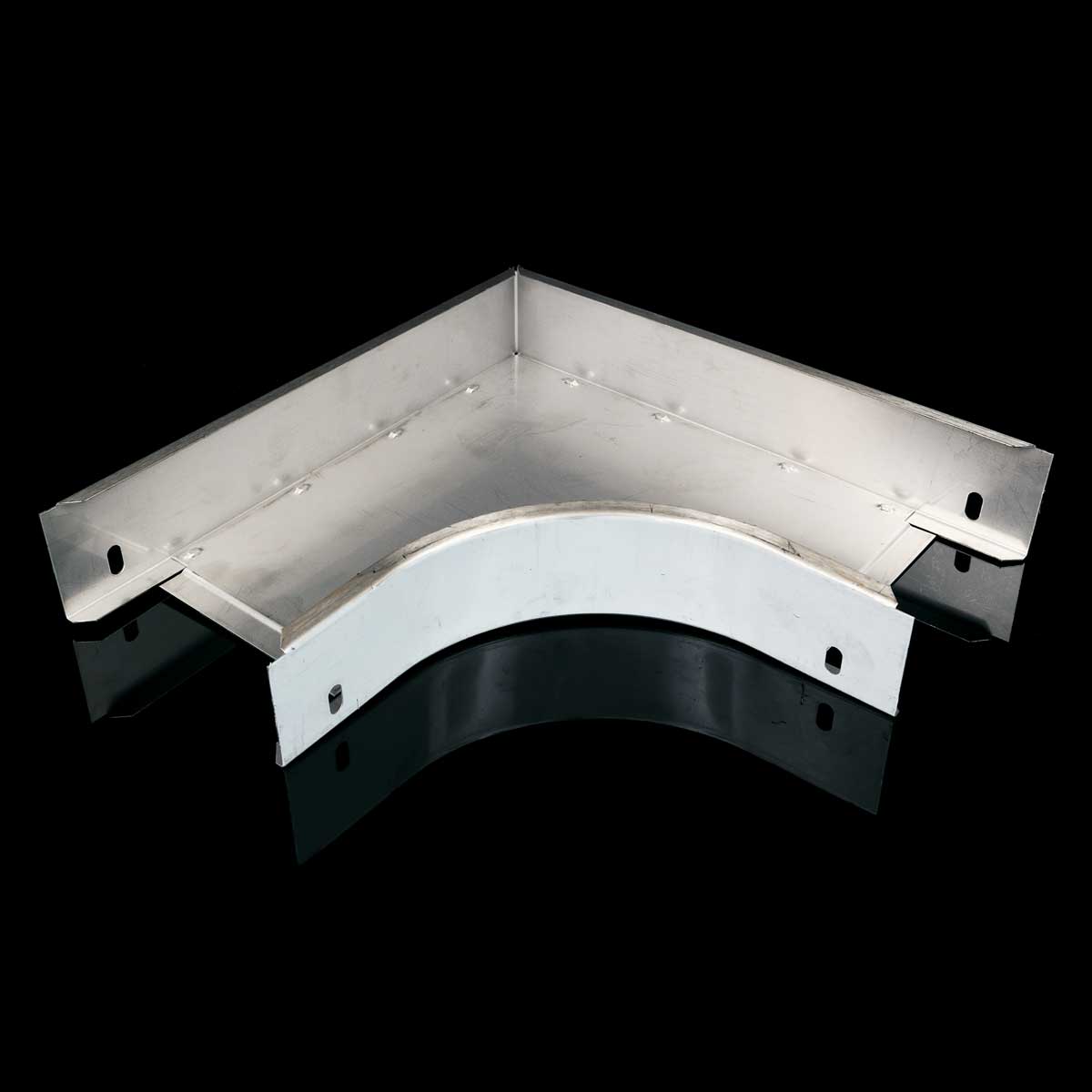

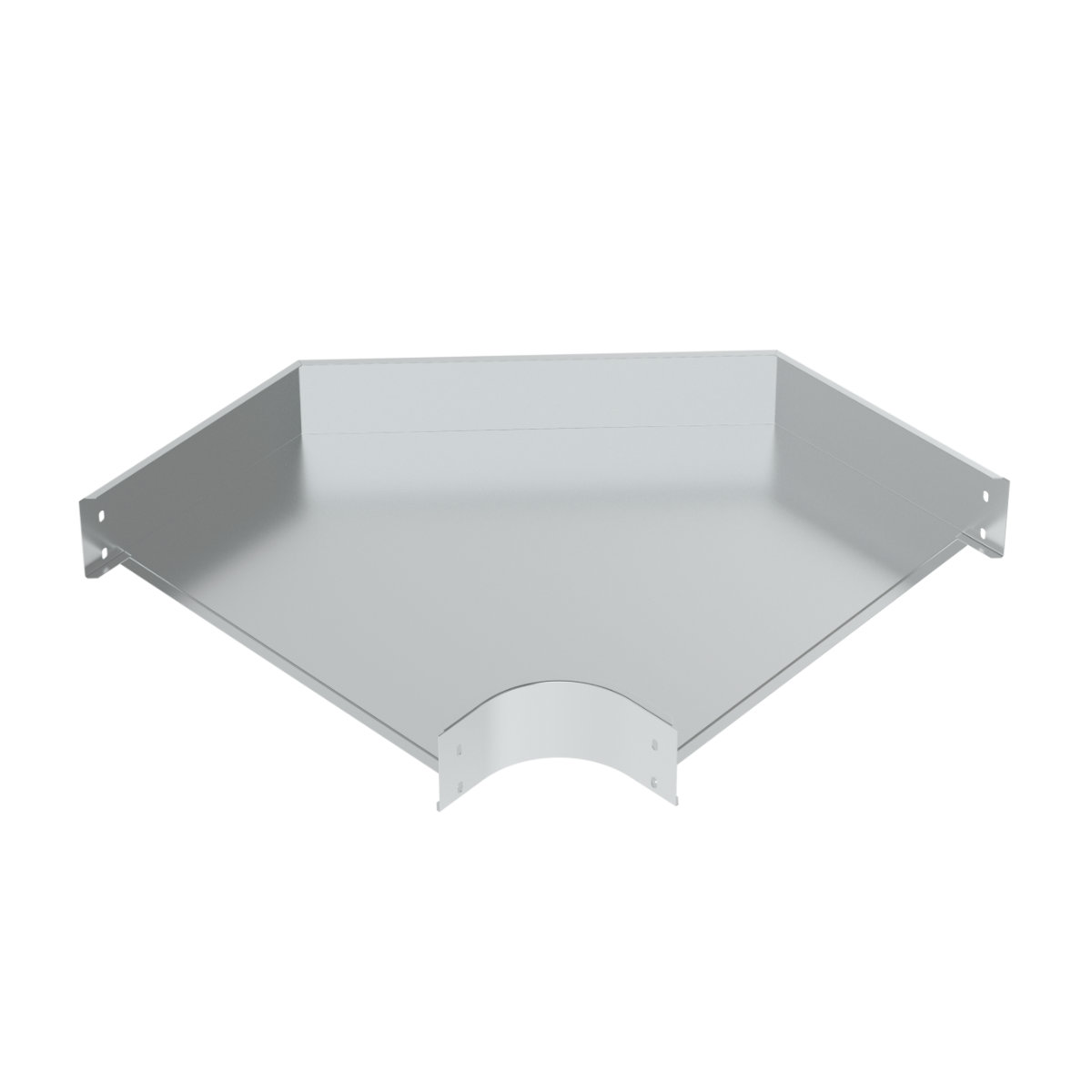

Łuk służy do utworzenia trasy odgałęzionej o 90° w kierunku poziomym. Połączenie wykonuje się przez bezpośrednie wsunięcie korytka kablowego do kształtki a następnie zabezpieczenie śrubami NIXSM 6X10. W łuku NIXO 90X100X500 zewnętrzny kąt został zastąpiony skosem.
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
