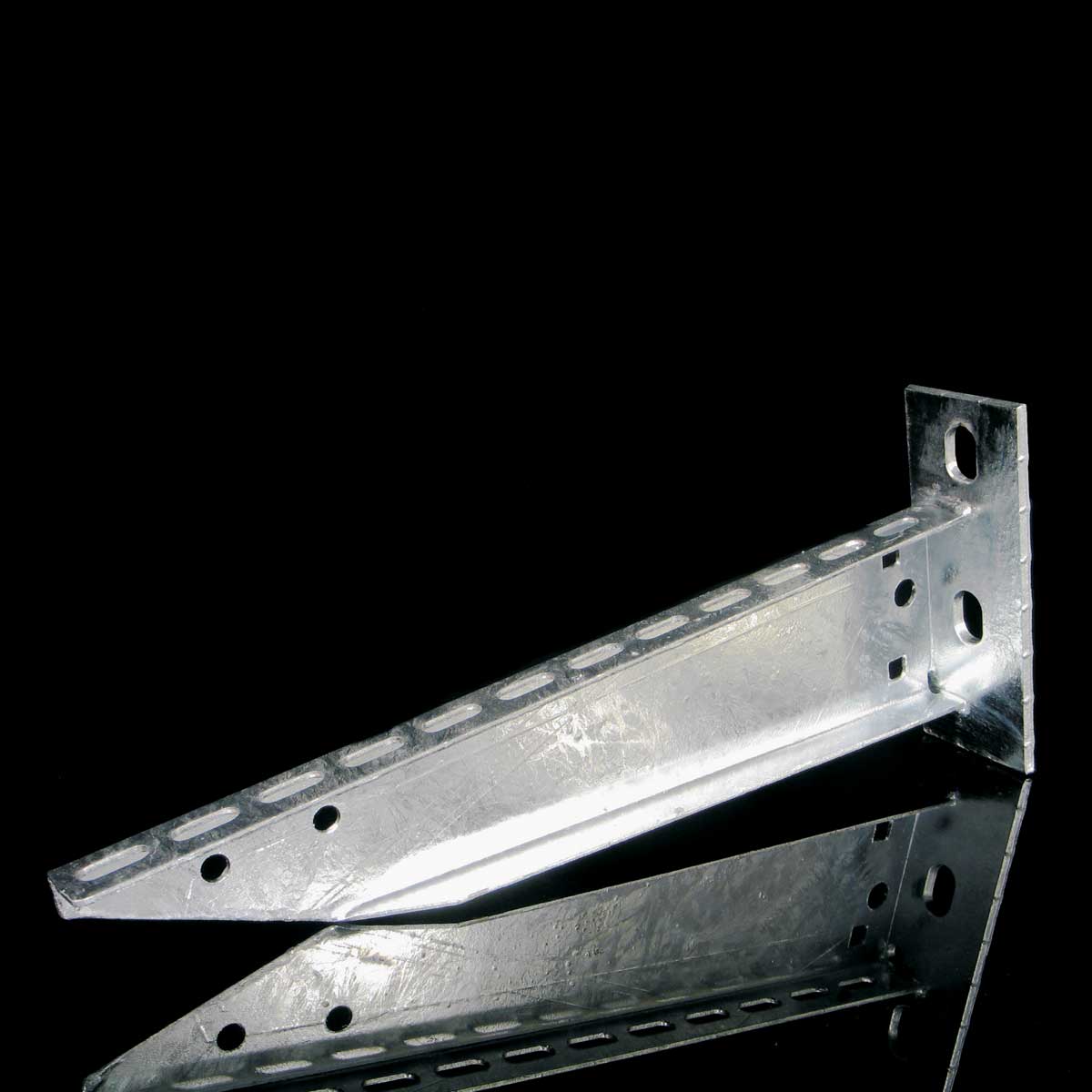

Zdjęcie poglądowe
To download 3D models, please login or create an account and request access.
DT_EN
| Kod EAN | 8595057632592 |
| Kod klasyfikacji celnej | 83024190 |
| Waga | 0,3709 kg/szt. |
| Wykończenie powierzchni | ocynkowane ogniowo |
| Funkcjonalność w ogniu | P90-R, E90, PS90 |
| Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Maksymalne obciążenie | 230 kg |

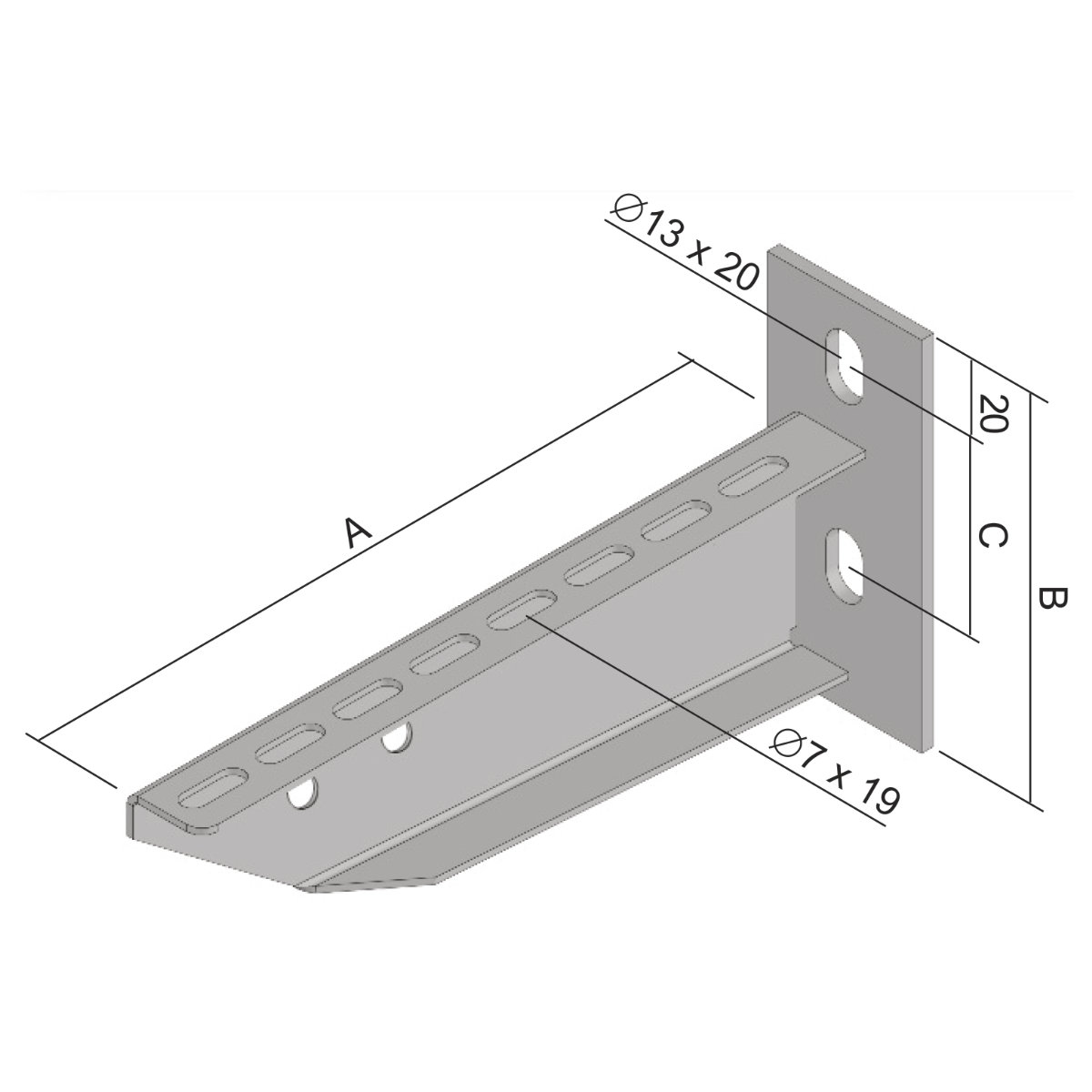

| Wymiar A | 170 mm |
| Wymiar B | 120 mm |
| Wymiar C | 60 mm |
| Dla szerokości koryta kablowego | 150 mm |
| Dla wysokości koryta | 35 - 110 mm |
| Maksymalne obciążenie dla odporności ogniowej | 10 - 20 kg |

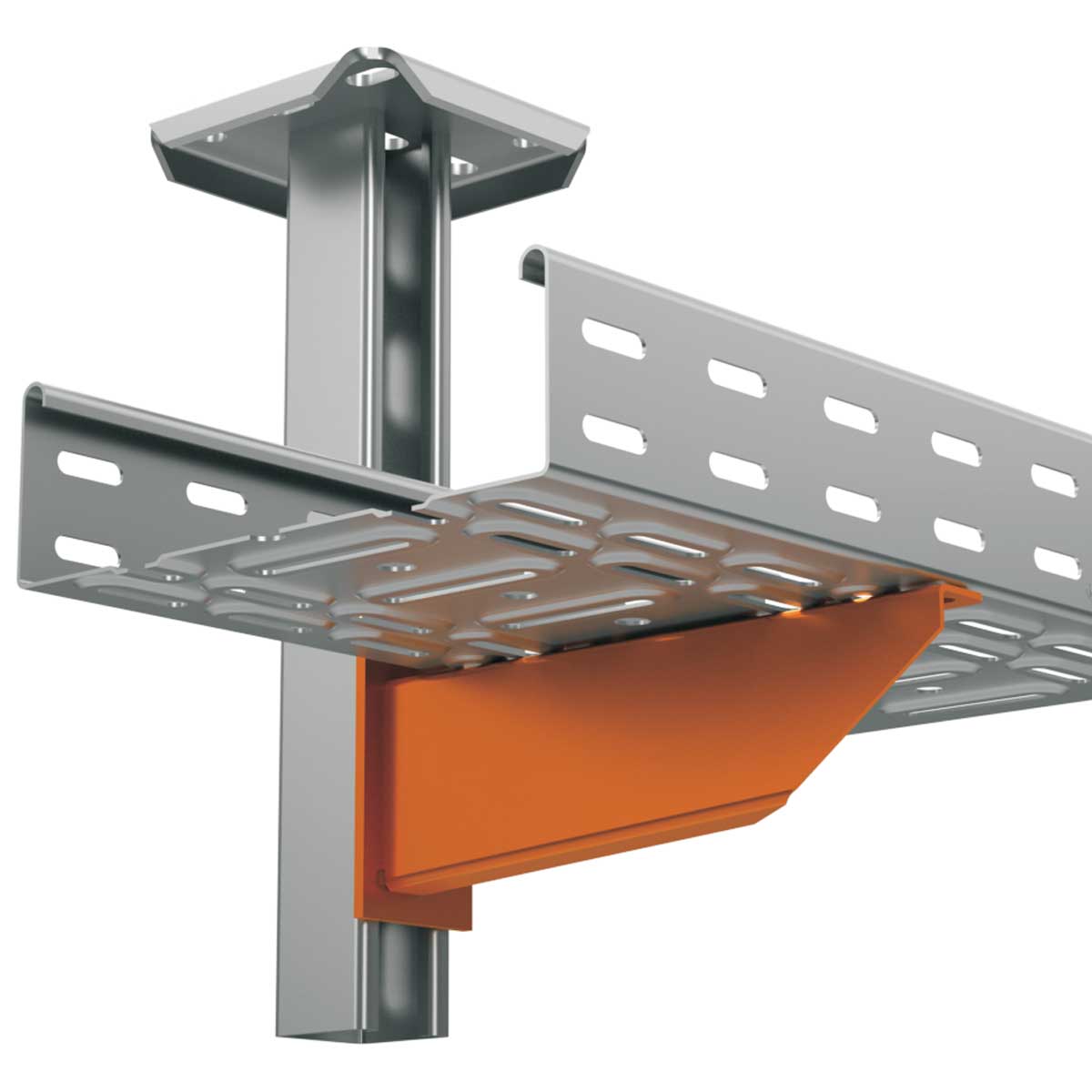

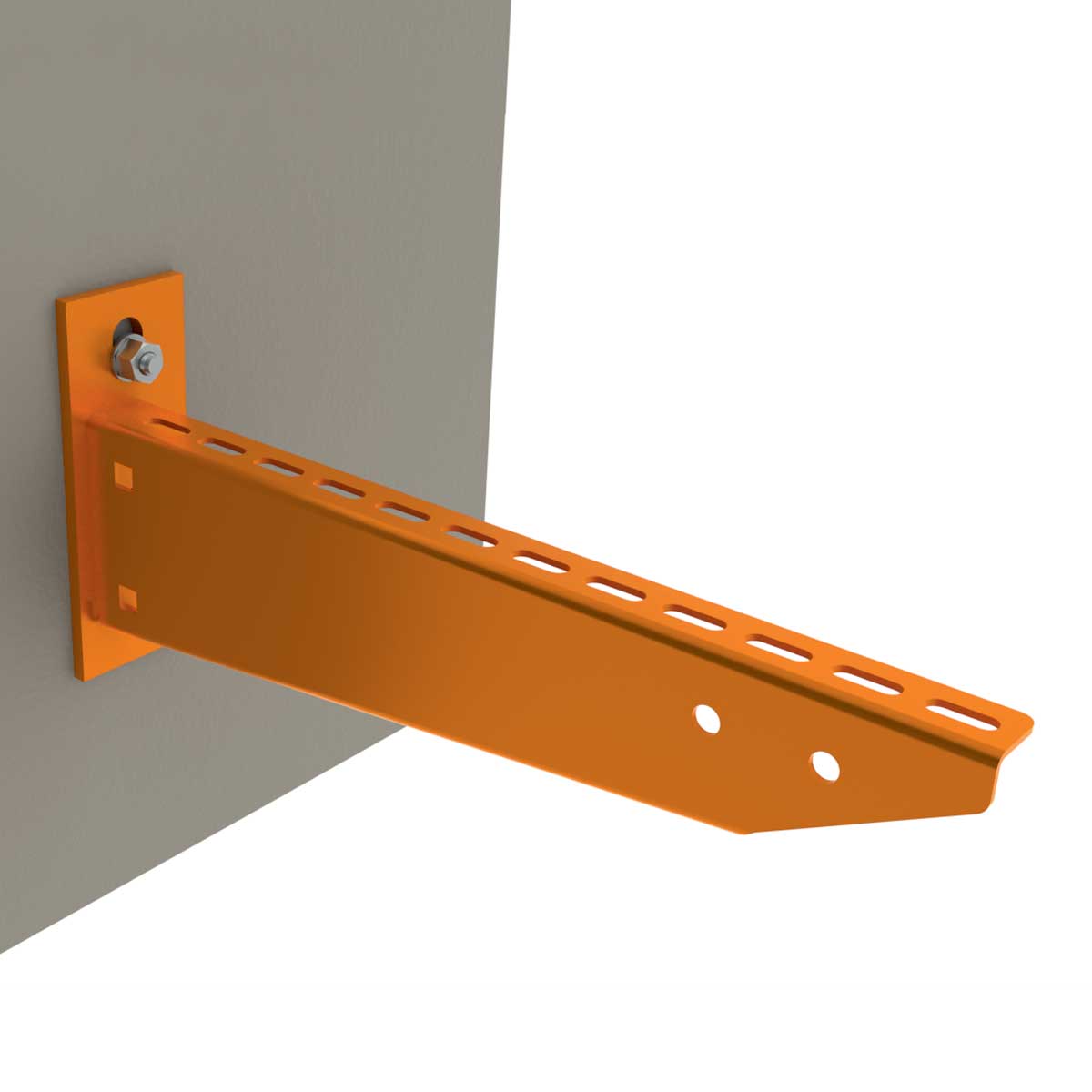

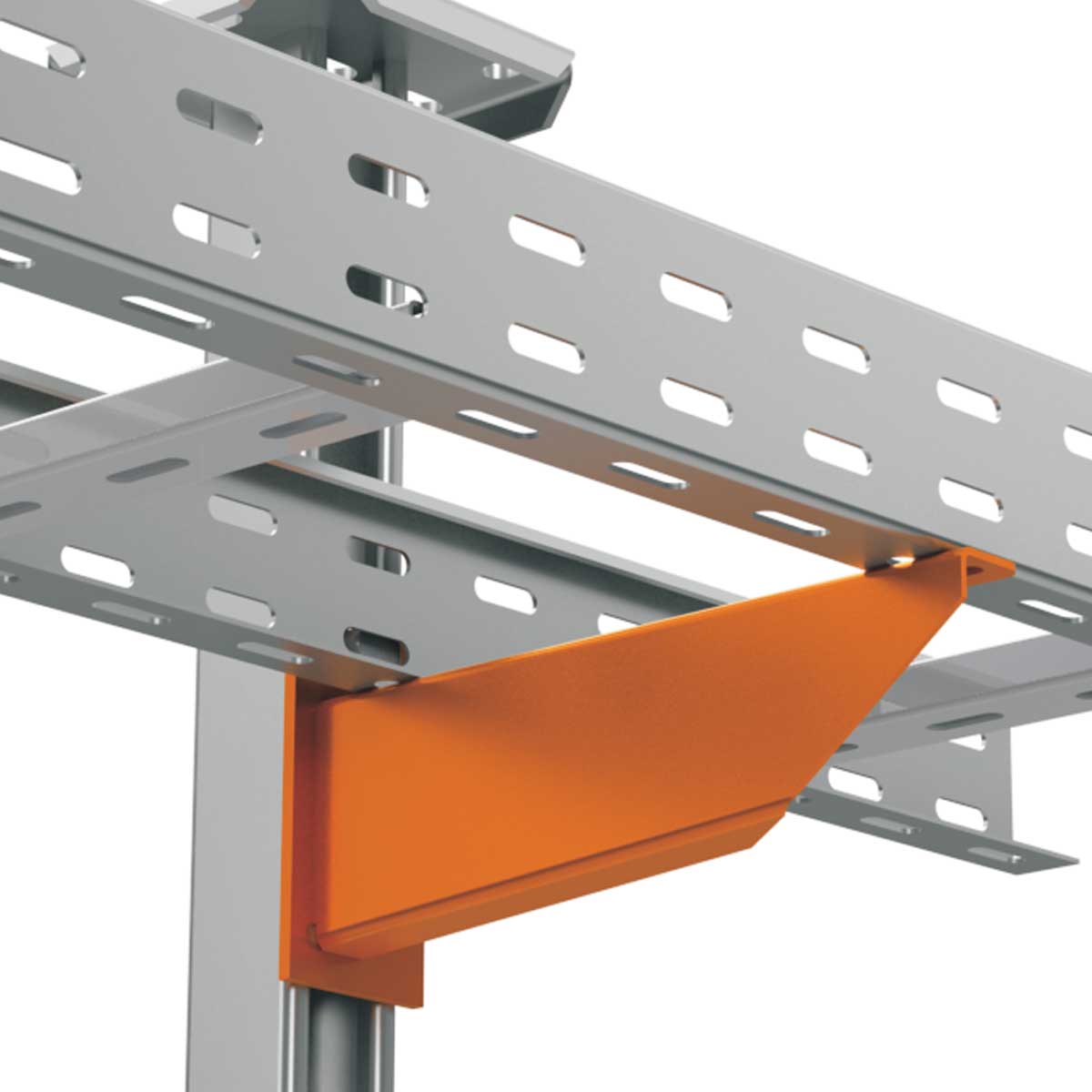

Podpora przeznaczona jest do montażu na ścianie lub na kształtowniku stropowym. Do montażu na kształtowniki stropowe SPL i SPS używane są przesuwane nakrętki PM 41 M 10 wraz ze śrubami S 10X20 (2 szt.). Do montażu na kształtowniku stropowym SPLN, SPSN lub SPU używane są śruby S 10X20, podkładka PD 10 i nakrętka M 10. Koryto kablowe jest mocowane do uchwytu DT za pomocą śrub NSM 6X10.
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
