Kod EAN | 8595568941411 |
Kod klasyfikacji celnej | 73089059 |
Waga | 2,0600 kg/pcs |
Wykończenie powierzchni | ocynkowano metodą Sendzimira |
Odporność na temperaturę | -50 - 150 °C |
Funkcjonalność w ogniu | P90-R, E90, PS90 |
Normy | ČSN EN 61537 |
Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
Grubość blachy | 1 mm |
Ilość potrzebnych śrub do połączenia | 18 |

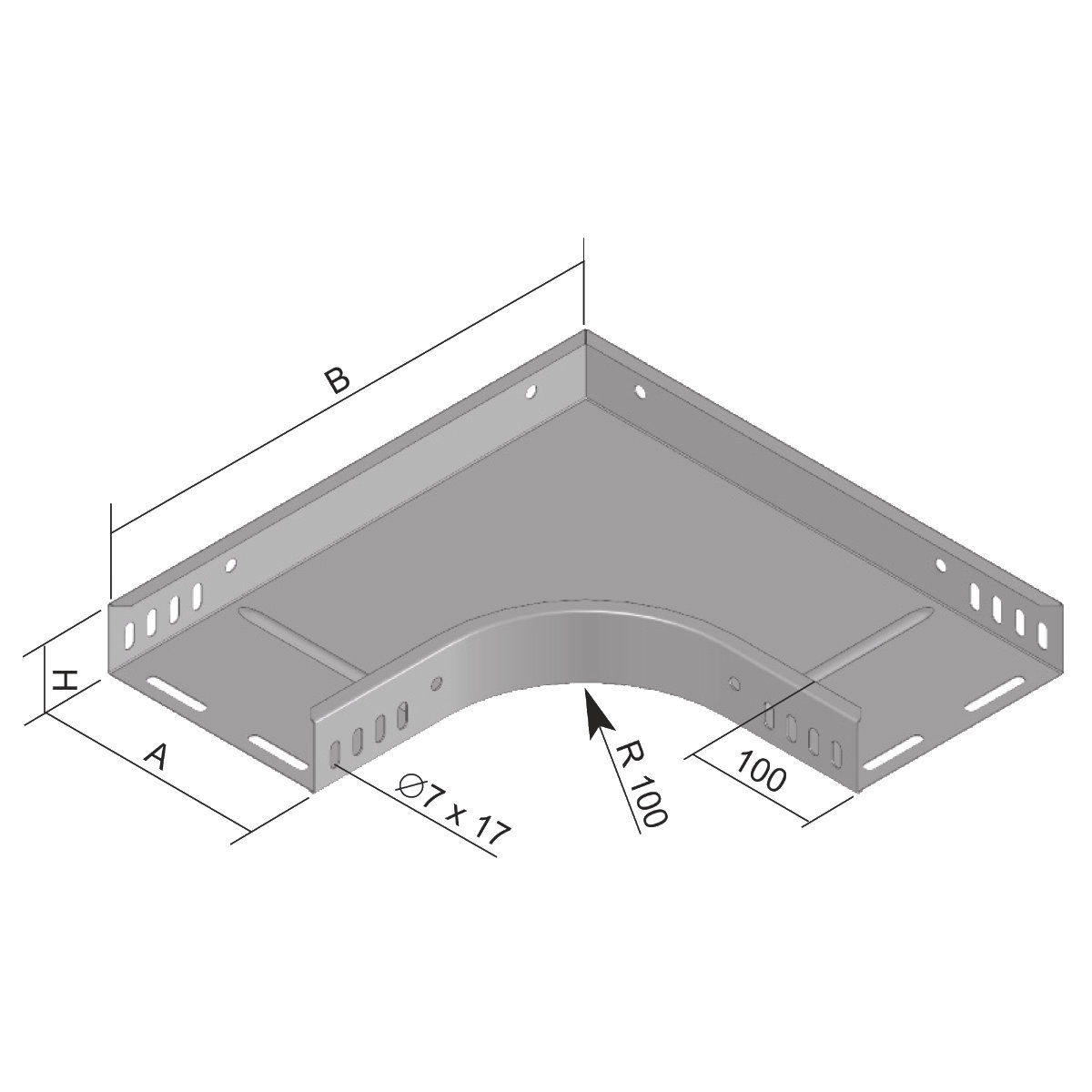

Wymiar A | 203 mm |
Wymiar B | 403 mm |
Wymiar H | 115 mm |
Dla szerokości koryta kablowego | 200 mm |
Dla wysokości koryta | 110 mm |
Połączenie wykonuje się za pomocą śruby NSM 6X10
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
