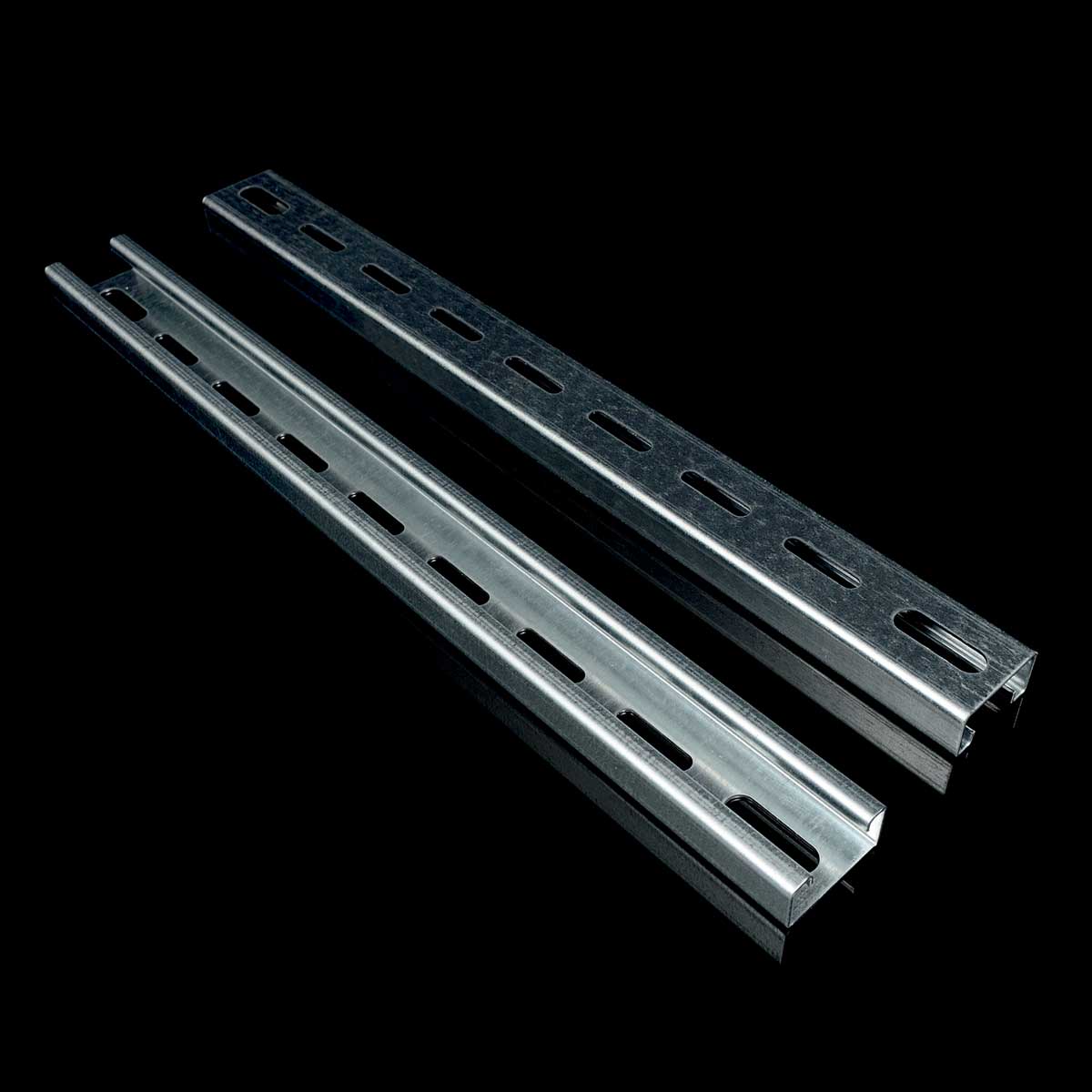

Zdjęcie poglądowe
NP_100-350_EN
| Kod EAN | 8595568940766 |
| Kod klasyfikacji celnej | 72169180 |
| Waga | 0,1700 kg/szt. |
| Wykończenie powierzchni | Magnelis® |
| Odporność na temperaturę | -50 - +150 °C |
| Funkcjonalność w ogniu | P90-R, E90, PS90 |
| Normy | ČSN EN 61537 |
| Normy odporności ogniowej | ČSN 73 0895, DIN 4102-12, STN 92 0205 |
| Grubość blachy | 1,2 mm |
| Maksymalne obciążenie | 100 kg |

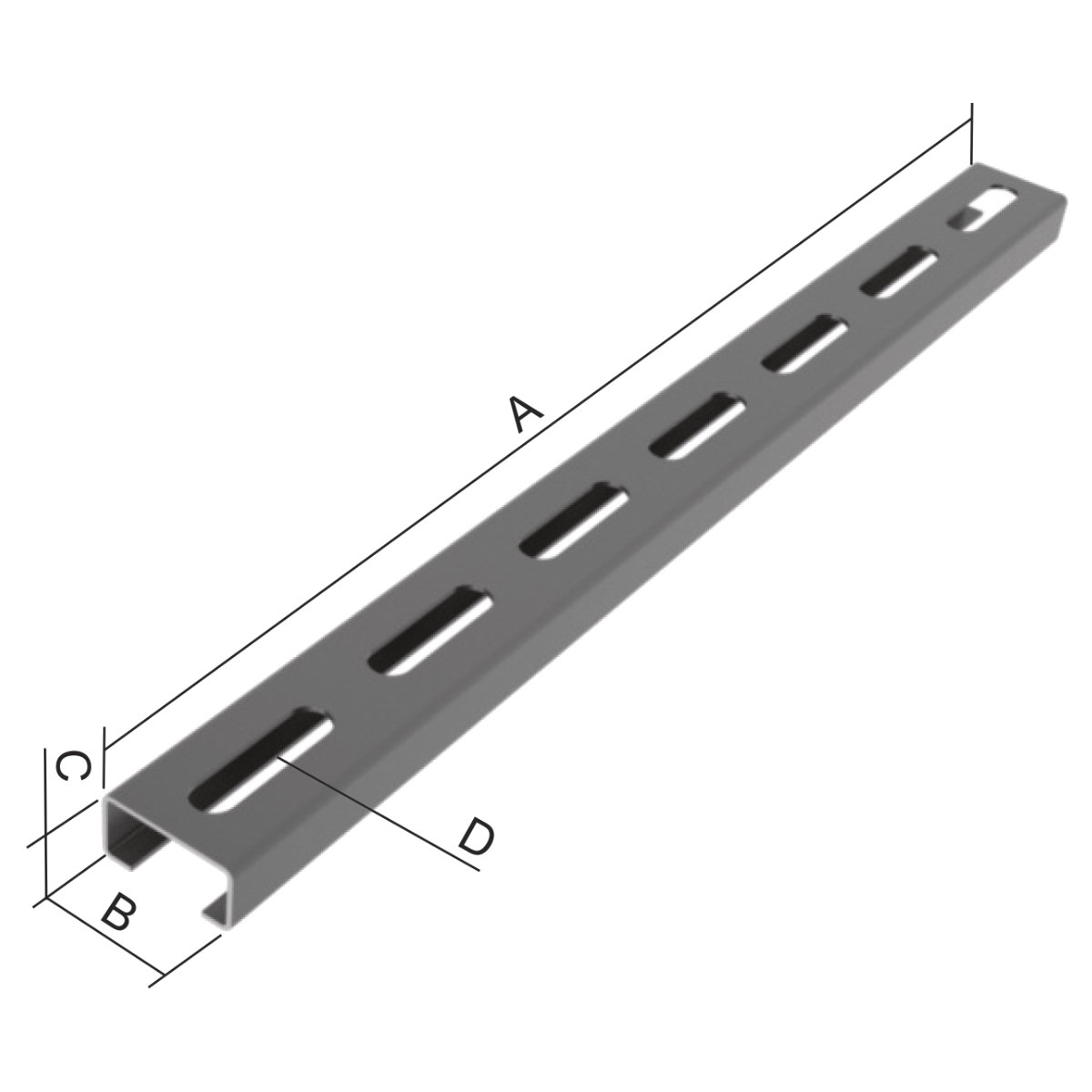

| Wymiar A | 300 mm |
| Wymiar B | 30 mm |
| Wymiar C | 15 mm |
| Dla szerokości koryta kablowego | 250 mm |
| Otwory zewnętrzne | 9x35 mm |
| Wewnętrzne otwory | 7x32 mm |

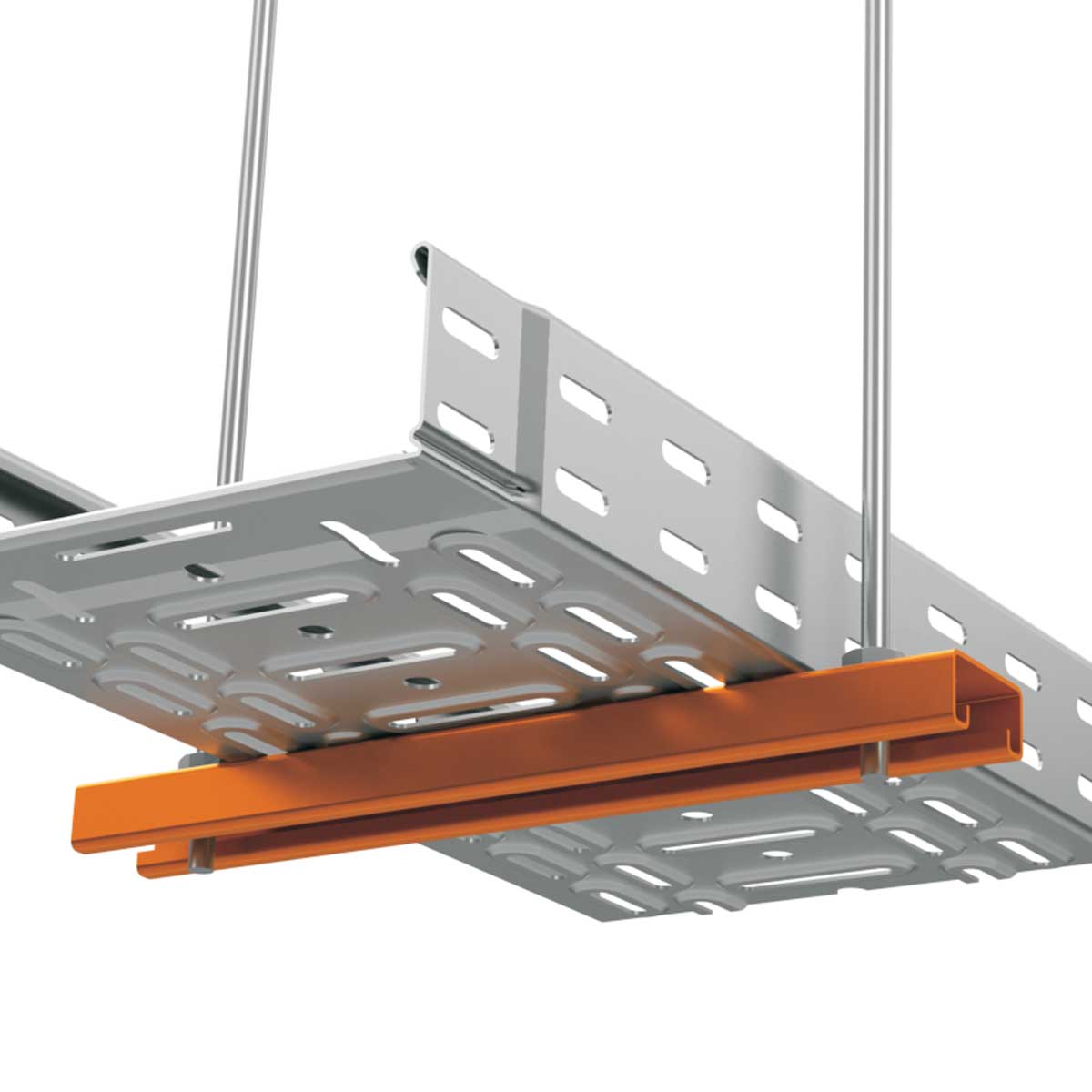

Profil nadaje się do utworzenia nośnika dla tras kablowych prowadzonych na prętach gwintowanych Kształtownik nośny mocuje się za pomocą dwóch prętów gwintowanych ZT 8 + nakrętka M 8 + podkładka PD 8.
Uwaga dla systemu z zachowaniem funkcjonalności w warunkach pożaru:
Szczegółowe informacje na temat poszczególnych zestawów znajdują się w pomarańczowym katalogu Systemy odporne na działanie pożaru.
